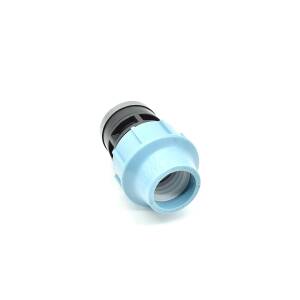

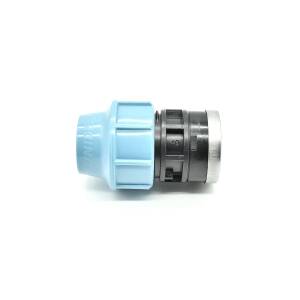

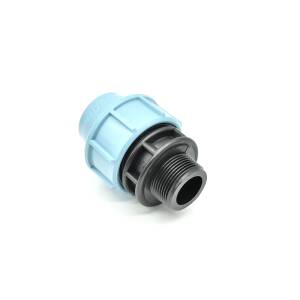

Raccord avec filetage extérieur UNIDELTA ø 40 mm. x 1 1/2", PN 16, raccord à compression.

Raccord de serrage de haute qualité pour ø tuyau PE de 40 mm avec 1½" ; filetage extérieur, UNIDELTA

Les raccords à compression de la marque UNIDELTA créent une connexion solide avec les tubes PE utilisés. Le vaste choix de formes de construction permet de répondre sans problème à la plupart des exigences, telles que les raccords, les dérivations, les Üngénces vers les filetages, etc.

Instructions pour l'installation des raccords à compression UNIDELTA :

Matériau:

• Corps et écrou en PP alimentaire : résistant aux UV et à l'oxydation ; utilisable à l'extérieur
• Bague de serrage en résine synthétique acétal PDM : permet une charge de traction élevée sans réduire l'étanchéité de la connexion
• Bague de compression en PP : compense la tendance à l'ovalisation du tube
• Bague d'étanchéité en caoutchouc nitrile noir NBR

Données techniques:

• Forme de construction : droite
• Raccord de serrage pour ø tuyau PE de 40 mm
• 1¼" ; filetage extérieur (ø ; 47,8 mm)
• Résistance à la pression : PN 16 (16 bar à 20° ; C, fluide de service eau)

L'installation des raccords à compression UNIDELTA doit être effectuée avec soin et en respectant certaines directives afin de garantir un raccordement sûr et efficace. Voici les principales consignes:

• Préparation du tube : assurez-vous que l'extrémité du tube est propre, lisse et exempte de bavures ou d'arêtes vives. Il doit être coupé droit afin d'assurer une étanchéité uniforme
• Dimensionnement correct : vérifiez que la taille du raccord à compression correspond au diamètre extérieur du tuyau. Un ajustement correct est essentiel pour l'étanchéité et la performance de la connexion.
• Nettoyage : Nettoyer les extrémités des tuyaux et les surfaces intérieures du raccord avant le montage afin d'éliminer la saleté et les débris qui pourraient nuire à l'étanchéité.
• Marquage de la profondeur d'insertion : marquer la profondeur d'insertion sur le tuyau pour s'assurer que le tuyau est entièrement inséré dans le raccord.
• Introduction du tube : insérez complètement l'extrémité du tube dans le raccord jusqu'à ce qu'elle atteigne le repère. Veille à ce que le tube soit inséré de manière régulière.
• Pousser la bague de serrage à fond et la serrer : Pousser la bague de serrage fermement contre le corps de base du connecteur. Visse le raccord sur le connecteur et serre-le fermement. Cela permet de sécuriser le tuyau et d'assurer l'étanchéité. Vérifier les spécifications de serrage du fabricant afin d'éviter toute contrainte excessive ou insuffisante.
• Contrôle d'étanchéité : après le montage, un contrôle d'étanchéité doit être effectué pour s'assurer de l'absence de fuites.
• Protection contre les influences environnementales : assurez-vous que la connexion est protégée contre les températures extrêmes et les rayons UV afin de prolonger sa durée de vie.
• Utiliser les bons outils : Utilise des outils appropriés pour l'installation. Des outils inappropriés peuvent endommager les connecteurs de serrage.
• Suivre les instructions du fabricant : Il est très important de suivre les instructions et les recommandations spécifiques du fabricant, car elles peuvent varier selon le type et le modèle du connecteur de serrage.
• En suivant ces instructions, vous vous assurez que les raccords à compression UNIDELTA sont correctement installés et qu'ils offrent des performances fiables et durables.
